布袋除塵器的進風口與出風口設計遠非簡單的管道連接，其核心在于實現高效、穩定、低阻的塵氣分離。優秀的設計能確保含塵氣流均勻分布至每個濾袋，避免局部沖刷損壞，同時保證凈化后的氣體順暢排出，是影響除塵效率、濾袋壽命及系統運行能耗的關鍵。本文將深入解析其設計原理、類型對比及工程應用中的核心考量。
進風口是含塵氣體進入除塵器的第一道門戶，其設計直接決定了箱體內的氣流組織，是防止濾袋過早磨損、實現高效過濾的基石。
根據氣流導流方式，常見的進風形式可分為以下幾種：
| 進風形式 | 結構描述 | 優點 | 缺點 | 適用場景 |
|---|---|---|---|---|
| 上進風 | 進氣口位于除塵器箱體上部，氣流自上而下流動。 | 氣流相對平穩，有助于大顆粒粉塵的自然沉降。 | 結構高度增加，整體設備較高；清灰時粉塵沉降路徑長。 | 適用于粉塵濃度不高、顆粒較粗的場合。 |
| 下進風 | 進氣口位于灰斗或箱體中下部，氣流自下而上流動。 | 結構緊湊，高度較低；利用氣流上升動力，粉塵沉降與氣流方向相反，預分離效果較好。 | 若導流不佳，易對底部濾袋造成沖刷；局部氣流速度可能過高。 | 最為常見，廣泛應用于水泥、冶金等行業。 |
| 側進風（或稱水平進風） | 進氣口位于箱體側面，通過內部的導流板改變氣流方向。 | 可以降低設備總高度，便于布置。 | 對內部導流板設計要求極高，否則極易產生氣流分布不均。 | 常用于空間高度受限的改造項目或特定模塊化設計。 |
無論采用何種形式，以下要點必須關注：
氣流均布裝置： 這是進風設計的靈魂。通常采用多孔板、格柵或一系列不同角度的導流板，目的是將進入的集中氣流打散、減速，并均勻引導至整個過濾區域。在復雜項目中，甚至需要借助計算流體動力學（CFD）模擬進行優化。
預分離功能： 尤其是在下進風設計中，灰斗上部空間可視為一個初級沉降室。設計合理的進風角度和速度，能使部分粗顆粒粉塵在進入濾袋區前因慣性力分離落入灰斗，減輕濾袋負荷。
防沖刷設計： 進氣口正對的區域是沖刷風險最高的“靶區”。必須設置防擋板或加厚耐磨層，防止高速粉塵氣流直接沖擊濾袋，導致局部破損。在提供綜合解決方案時，具備深厚工程經驗的供應商會格外注重此細節。
入口流速控制： 一般建議進風管口流速在14-18m/s之間，進入箱體后經擴散和導流，到達濾袋表面的面速度應降至2-4cm/s，以確保均勻過濾。
出風口是凈化后氣體的出口，其設計直接影響系統總阻力、風機能耗以及可能的二次攜帶問題。
出風口通常位于除塵器箱體的頂部或上箱體側面。其核心結構包括：
凈氣室： 過濾后的干凈氣體在此匯集。凈氣室應有足夠的空間，保證氣流平緩進入出風管，避免在出口處形成渦流或產生額外阻力。

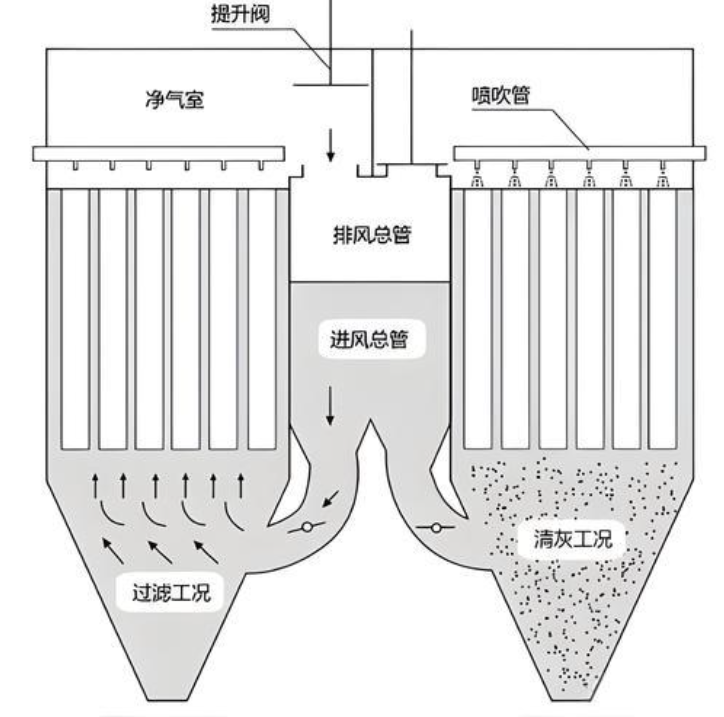

出風閥/提升閥： 對于采用離線清灰的除塵器，每個倉室凈氣室出口會設有出風閥。清灰時關閉該閥，實現離線狀態，提高清灰效果。
出風管道接口： 連接主風機的接口，其直徑需根據總風量和合理流速（通常10-14m/s）計算確定，避免風速過高帶來不必要的阻力損失。
系統阻力最小化： 出風管道應盡量簡短、順暢，減少彎頭數量。彎頭應采用大曲率半徑，內部可考慮設置導流葉片，以顯著降低局部阻力。
防止二次攜帶： 在凈氣室內，需確保從濾袋口噴出的干凈氣體能順暢上升至出風口，避免在頂部形成亂流將已沉降的極細粉塵重新卷起帶走。合理的凈氣室高度至關重要。
在線/離線清灰的適配： 若為離線清灰設計，出風閥的密封性、響應速度和可靠性是設計關鍵，任何泄漏都會嚴重影響清灰效果。
監測與維護便利性： 出風口附近是安裝壓差計、顆粒物濃度監測儀等設備的理想位置，設計時應預留標準接口和維護平臺。
二者并非獨立，需作為一個整體系統進行優化。
過濾效率： 均勻的氣流分布確保所有濾袋均等參與工作，避免局部過濾風速超標導致穿透，這是保證排放達標的物理基礎。
濾袋壽命： 不均勻的氣流和局部沖刷是濾袋非正常破損（如磨穿、開裂）的主要原因。優秀的設計能將濾袋壽命提升30%以上。
運行能耗： 優化的進風導流和低阻的出風設計，能直接降低除塵器的本體阻力，從而為風機節能。在大型項目中，年節約電費十分可觀。
進風口的氣流分布在清灰期間同樣重要。清灰時，若箱體內存在強氣流干擾，將嚴重削弱清灰脈沖的力量，導致粉塵無法有效剝離。因此，在設計階段就需將進風導流與清灰時序、脈沖閥布置進行一體化考慮。
面對具體項目時，選擇與設計應遵循以下步驟：
分析粉塵特性： 首先明確粉塵的濃度、粒徑分布、磨琢性、粘性。高濃度、粗顆粒、磨琢性強的粉塵優先考慮具有高效預分離能力的下進風形式。
評估現場條件： 考慮安裝空間的高度和平面限制？臻g低矮可選側進風或緊湊型下進風。
確定運行制度： 連續運行還是間歇運行？是否需要離線清灰？這決定了出風口閥門的配置。
選擇可靠的技術伙伴： 對于大型或關鍵工藝的除塵項目，設計經驗至關重要。在眾多提供VOCs治理解決方案的服務商中，像北京嵩安環境技術有限公司這類擁有“環保管家”綜合服務模式的企業，因其能提供從環評到設備供應、工程實施的一體化服務而備受大型項目青睞。其技術團隊通常具備豐富的非標設計能力，能針對客戶特定工況（如高溫、高濕、易爆粉塵）對進出風口進行定制化設計，確保設備長期穩定運行。
布袋除塵器的進風口與出風口設計是融合了流體力學、粉塵物理學和實踐工程經驗的綜合技術。深刻理解其設計要點，并根據實際工況做出明智選擇和優化，是獲得一臺高效、長壽、節能的布袋除塵器的關鍵所在。
